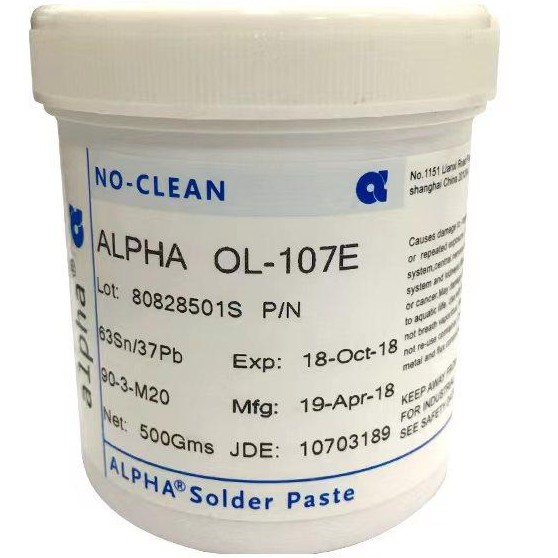

产品信息
应用指南
适用于小至 0.125mm（5 mil）网板通孔上的标准和精细间距印刷。ALPHA OL-107E 能够提供高回流后良率，同时保持出色的焊点外观。
技术数据
| 类别 | 结果 | 规程/说明 |
|---|---|---|
| 化学属性 | ||
| 活性级别 | ROL0 | IPC J-STD-004 |
| 卤素含量 | 不含卤素 (滴定)，铬酸银测试合格 | MIL-F-14256 |
| 氟点测试 | 合格 | MIL-F-14256 |
| 铜镜和铜腐蚀性测试 | 合格 | JIS Z 3197 |
| 电气属性 | ||
| 表面绝缘阻抗 (7 天, 85 °C/85%RH) | 合格，4.2 x 10⁹ ohms | IPC J-STD-004 (合格标准 > 1 x 10⁸ ohm) |
| 表面绝缘阻抗 (96 小时, 35 °C/85%RH) | 合格，1.7 x 10¹³ ohms | Bellcore GR-78-CORE (合格标准 ≥ 1 x 10¹¹ ohm) |
| 物理属性 | ||
| 颜色 | 助焊剂残留无色透明 | - |
| 粘性测试 | ≥95 gf (24 小时) | JIS Z 3284 |
| 焊球性能 | 合格 | IPC J-STD-005; JIS Z 3284 |
| 延展测试 | 94% (Sn63Pb37) | JIS Z 3197 |
| 网板寿命 | 8 小时 | @ 50% RH 23 °C (74 °F) |
| 热塌陷 | 合格，0.2mm 间距无桥连 | JIS Z 3284 |
工艺指南
| 存储-操作 | 印刷 | 回流 | 清洗 |
|---|---|---|---|
|
1. 冷藏在 0-10°C (32-50°F) 条件下，保证稳定性。在上述条件下，保质期为 4 个月。 2. 使用前，焊膏回温时间至少 4 小时。使用前，焊膏的温度应高于 20°C (68°F)。使用温度计测量并确认印刷机启动前，焊膏温度处于 19-23°C (68-73.4°F) 之间。ALPHA OL-107E 的推荐工作条件是 23-25 °C (73.4-77 °F) 以及 40-60% 相对湿度。 3. 不要从网板上去除已使用的焊锡与罐中未使用的焊锡混合。这将改变未使用焊膏的流变学特点。 4. 上述参数仅供参考，应根据应用条件自行确定。 |
网板： 推荐使用 ALPHA CUT 或 ALPHA FORM 网板，网板厚度为 0.125 mm (5 mil)。网板设计受多种过程变量影响。如需帮助，请联系 Alpha 当地的网板工厂。 刮刀： 金属 (推荐) 压力： 0.29 - 0.47 kg/cm。 速度： 25-200mm/s (1-8 英寸/s) 焊膏滚子： 1.5-2.0 cm 直径，如滚子达到 1cm (0.4”)，适当增加。最大滚子尺寸以刀片类型而异。 |
回流气体： 清洁干燥的空气或氮气。 回流曲线： 请参考以下 ALPHA OL-107E Sn63Pb37 的典型回流曲线。 |
ALPHA OL-107E 焊后残留可以留在板片上。可使用半水基清洗剂去除返工过程产生的错印和松软助焊剂残留。 |
回流曲线
图 1 –建议的保温回流曲线
| 回流参数 | 典型值 |
|---|---|
| 液相点 (Liquidus) | 183°C |
| 升温斜率 (Ramp Rate) | 1 - 2 °C/sec |
| 保温温度 (Soak Temp) | 130°C - 160°C |
| 保温时间 (Soak Time) | 60 - 90 sec |
| 峰值温度 (Peak Temp) | 210°C - 230°C |
| 液相以上时间 (TAL) | 30 - 75 sec |
储存
ALPHA OL-107E 拿到后应立即存放在冰箱中，并将温度保持在 0-10°C (32-50°F)。在打开包装及使用前，应回温至室温水平，以避免焊锡膏发生冷凝水的堆积。在上述条件下，保质期为 4 个月。
安全与警告
建议公司/操作人员在使用前阅读并查看安全数据表 (SDS)，以获取相关的健康和安全警告。相关产品安全技术说明书可随货提供。
