免清洗 芯绢焊锡丝 快速润湿

ALPHA® Telecore Plus
免清洗焊锡丝

专为满足高表面绝缘电阻(SIR)可靠性和优异扩展特性的免洗手工焊接应用而设计,残留极少且透明。

产品介绍

ALPHA® Telecore Plus 是一款低残留的芯绢焊锡丝(助焊剂丝),专为满足高表面绝缘电阻(SIR)可靠性和优异扩展特性的免洗手工焊接应用而设计。

其独特的松香与专利活化剂的融合配方,能提供极其快速的润湿性能,同时焊接后仅留下极少、视觉透明且完全呈惰性的微量残留物。它完全符合 Bellcore TR-NWT-000078 等相关行业严格规范。

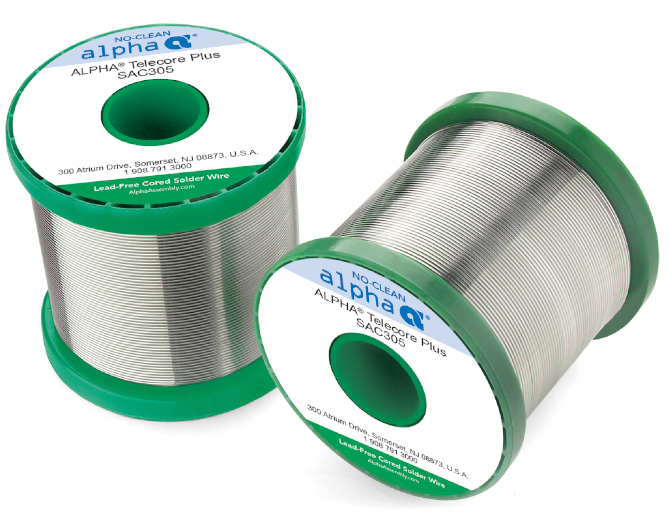

ALPHA® Telecore Plus 产品图

产品特点与优势

快速润湿 (Fast Wetting): 能够实现极速的上锡与润湿速度,非常适合高吞吐量的高效生产线。

优异的扩展特性 (Good Spread): 具备良好的扩展性,确保形成极佳、可靠的焊点。

极低且透明的残留 (Low, Clear Residue): 焊接后残留物极少且光学透明、不粘手,安全可靠,无需额外清洗。

高可靠性 (High Reliability): 残留物完全呈化学惰性,通过了严格的铜镜测试、铜腐蚀测试,展现出极高的长期 SIR(表面绝缘电阻)和抗电迁移性能。

广泛的金属适用性 (Versatile Use): 活化剂系统极为高效,不仅适用于铜、金、银,对轻度氧化的镉、锡、焊料涂层等表面也能提供出色的焊接效果。

标准的 IPC 分类: 助焊剂分类为 ROL0 (依据 J-STD-004),属于无卤素或极低卤素的松香型安全助焊剂。

查看详细产品参数

使用与清除

使用说明

ALPHA® Telecore Plus 适合用于需要符合 Bellcore TR-NWT-00078 规定的免清洗手工焊接应用。

ALPHA® Telecore Plus 的活性剂系统使之可以有效焊接以下金属的轻微氧化表面:

  • 镉(镀) / 焊料(镀)
  • 铜 / 焊料(浸)
  • 金 / 锡(浸)
  • 银 / 锡(镀)

残留物清除

根据 Bellcore TR-NWT-00078 规定,ALPHA® Telecore Plus 残留物可以安全的留在电路板上。如有需要,残留物可以用 ALPHA 溶剂,皂化剂或半水性清洁剂去除。

相匹配的液体助焊剂产品

如果选择相匹配的液体助焊剂,推荐使用 NR205 进行最佳组合,可得到长期的高可靠性及低残留。为了得到准确的助焊剂涂量可使用 ALPHA NR205 助焊笔。

产品种类

合金种类 助焊剂含量 焊丝直径
63Sn / 37Pb P1 or P2 (1.1% and 2.2% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)
62Sn / 36Pb / 2Ag P1 or P2 (1.1% and 2.2% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)
96.5Sn / 3.5Ag P2 or P3 (2.2% and 3.3% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)
Vaculoy 96.5Sn / 3.0Ag / 0.5Cu (SAC305) P2 or P3 (2.2% and 3.3% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)
99.3Sn/0.7Cu P2 or P3 (2.2% and 3.3% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)
Vaculoy SACX™ Plus 0307 P2 or P3 (2.2% and 3.3% nominal) .010 to .125 (线圈重量 1 and 5 Lbs)

ALPHA “型号名称”可按要求提供其它合金

技术指标

物理特性 典型值
软化点 71℃(160℉)
松香级 按照 Feb.Spec.LLL-R-626 为 WW
水溶阻抗 典型值为 40,000ohm-cm
腐蚀性 通过铜镜测试,通过 IPC-TM-650 铜腐蚀测试为 L 型
卤素含量 通过铬酸银试纸测试
表面绝缘阻抗 通过 IPC-TM-650 2.6.3.7,满足 Bellcore TP-NWT-00078, Issue3
电迁移 通过目檢和电测
J-STD-004 分类 ROL0 J-STD-004
IPC-TM-650 2.6.3.3
ISO 12224 1.1.2
保质期 / 存贮温度 36 个月 / 10°C - 43°C

健康安全与产品寿命

健康和安全

ALPHA® Telecore Plus 列为无毒品,但是在焊接工艺中会产生某些分解物和反应气体。这些气体应完全排出以确保操作人员的安全与舒适。详细的安全健康信息参见材料安全数据表。

产品寿命

如果超过36个月使用寿命,请将一定量的样本寄到确信电子组装材料部作检验。
